M-Bus Pegelwandler

solvimus GmbH
Ehrenbergstr. 11
98693 Ilmenau
Telefon: +49(0)3677-668440
E-Mail: info@solvimus.de

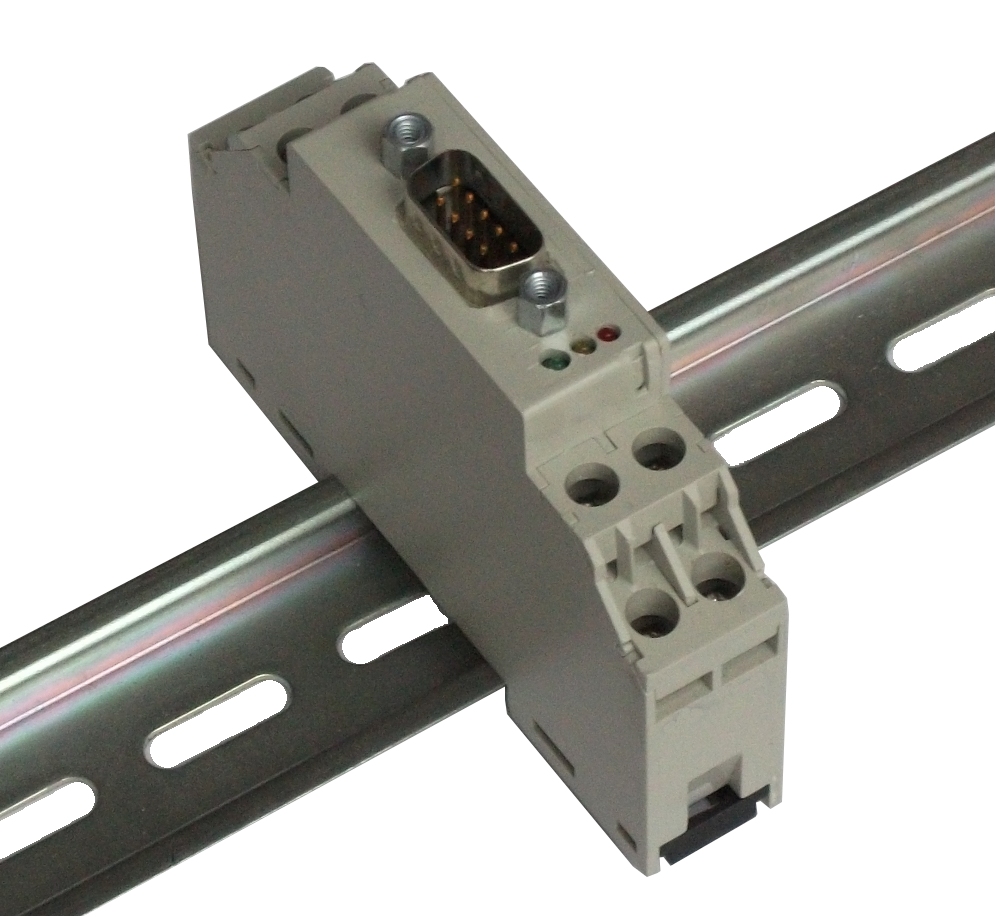

Pegelwandler zum Anschluss von bis zu 80 M-Bus Geräten an eine RS232 Schnittstelle

MBUS-PS20, MBUS-PS80

MBUS-GW-M13 MBUS-GW-M13
- Anschluss über RS232 an einen PC, GSM-Modem, GPRS-Modem oder ein 11-Bit Modem.
- Galvanische Trennung von M-Bus Leitungen und RS232.
- LED Anzeigen für Senden, Empfangen und Kollision.
- Alle typischen Baudraten werden unterstützt: 300, 2400, 9600 Baud.
- Externe Spannungsversorgung von 24V DC (+/-5%) wird benötigt.
- Stromaufnahme maximal 250 mA.
Datenblatt

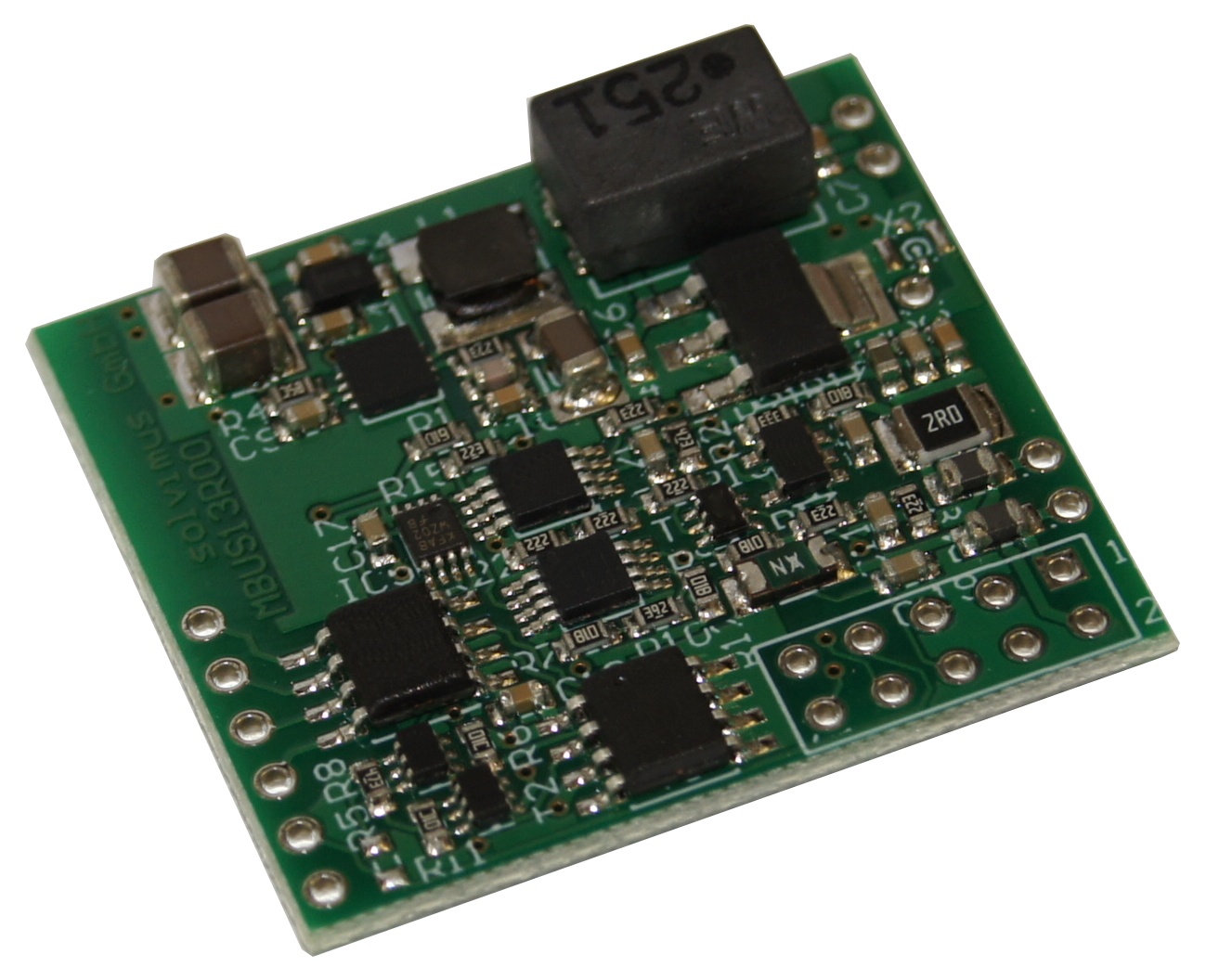

M-Bus Master als OEM-Modul

MBUS-M13

MBUS-GWM13 MBUS-GW-M13
- Ein M-Bus OEM Modul mit optimierter Treiberstufe für große kapazitive Lasten
  (z.B. große Kabellängen) zur Montage mit Stiftleisten (RM 2,54mm).
- Ein Aufsatz von wM-Bus auf der Rückseite des Moduls ist bereits vorbereitet.
- Logik Schnittstelle: UART mit TTL-Pegel (galvanisch getrennt).
- Die Spannungsversorgung erfolgt mit 24VDC, max. 250mA (je nach Buslast),
  der Ruhestrom beträgt ca. 10mA.
- Auf dem Modul direkt wird die M-Bus Spannung von 36V und eine Hilfsspannung
  von 3,3V zum direkten Anschlussvon z.B. Mikrocontrollern erzeugt.
- Abmessung ohne Stiftleiste betragen 30mm x 33mm x 6,5mm.
- Maximale Baudrate 9600bps.
- Bis zu 80 Standardlasten sind anschließbar.
- Die Strombelastbarkeit liegt bei 120mA (M-Bus), 50mA (3,3V Logik).
Datenblatt

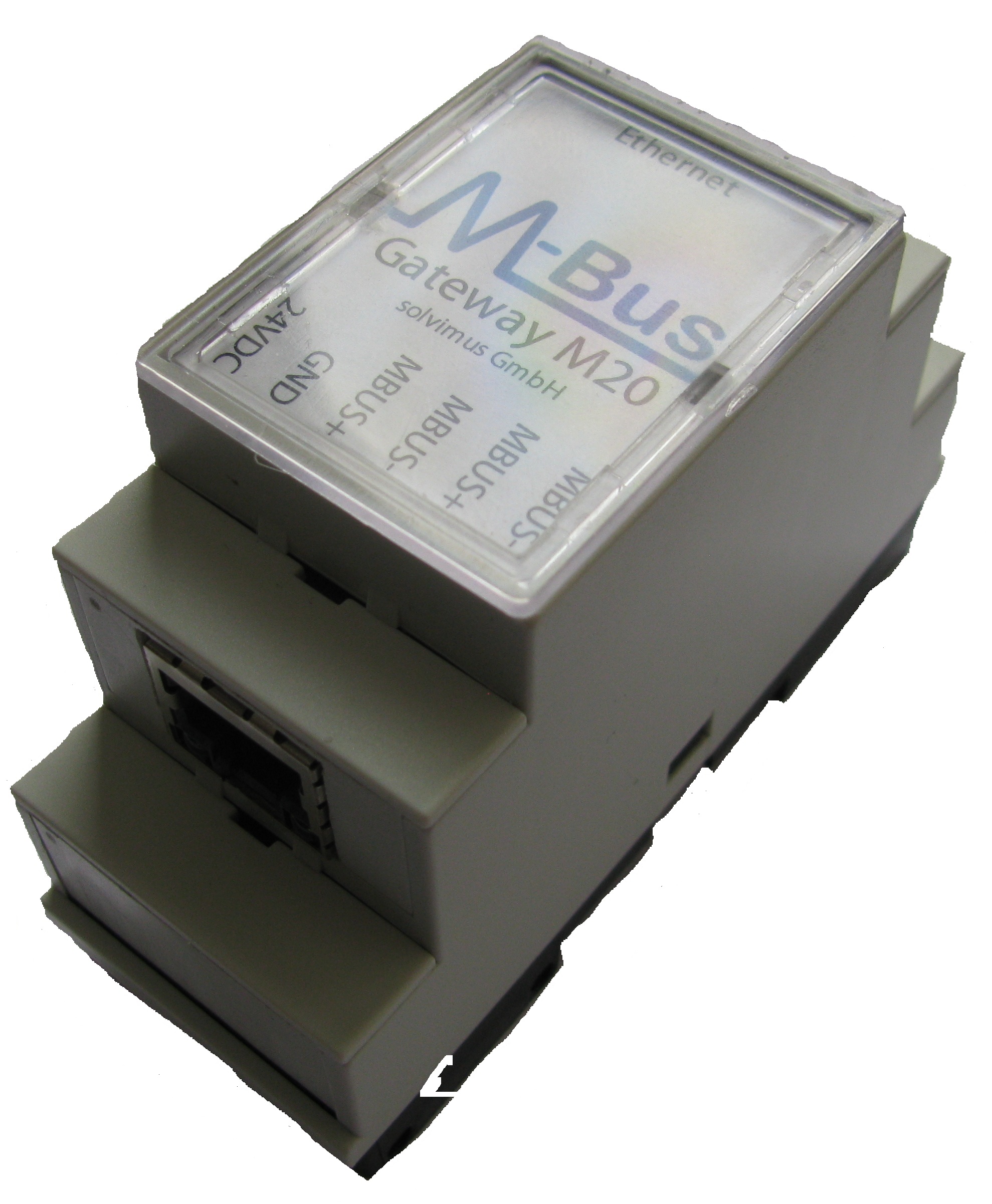

Pegelwandler zum Anschluss von bis zu 80 M-Bus Geräten an eine Ethernet-Schnittstelle (LAN)

MBUS-GE20V, MBUS-GE80V

MBUS-GW-M20 MBUS-GW-M20

Einfache Nutzung
- Die M-Bus Geräte werden über einen virtuellen COM Port ausgelesen.
- Treiber-Software wird mitgeliefert.
- DHCP und feste IP einstelllbar
Erweiterte Funktionen
- M20 dient als ein Web-Server.
- Die M-Bus Geräte werden automatisch ausgelesen.
- Die Zählerdaten können mit einem Web-Browser abgerufen werden.
Technische Daten
- Alle typischen Baudraten werden unterstützt: 300, 2400, 9600 Baud.
- Externe Spannungsversorgung von 24V DC (+/-5%) wird benötigt.
- Stromaufnahme maximal 250 mA.
Datenblatt

M-Bus Pegelwandler erhalten Sie bei der Firma solvimus GmbH in Ilmenau
